Überblick

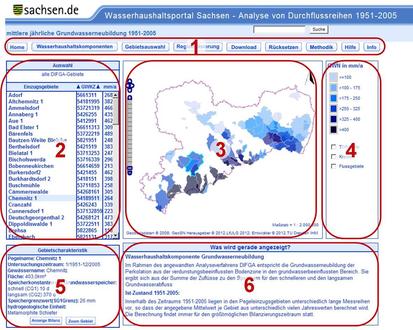

Aufbau der interaktiven Karten

Aufbau der interaktiven Karten

1 Menüleiste

Die Menüleiste enthält folgende Punkte:

  • Home: Rückkehr zur Seite Ergebnisse Säule A.
  • Wasserhaushaltskomponenten: Auswahl der Komponente, die in der interaktiven Karte angezeigt werden soll. Bei der Regionalisierung werden nicht berechenbare Größen (aufgrund der Methodik) grau hinterlegt und sind deaktiviert.
  • Gebietsauswahl: Hier besteht die Möglichkeit, die Ergebnisse für eine ausgewählte Region anzeigen zu lassen. Für die Regionen ist eine Auswahl nach Kreisen und Flussgebieten möglich. In der Auswahlliste (links) werden die ausgewählten Gebiete angezeigt.
  • Regionalisierung/Analyse: Ermöglicht das schnelle Wechseln zwischen den interaktiven Karten »Analyse« und »Regionalisierung«.
  • Download: Es können die Daten für Sachsen als Shapefiles heruntergeladen werden.
  • Rücksetzen: Alle Einstellungen werden auf die Grundeinstellungen zurückgesetzt.
  • Methodik: Hier werden die methodischen Ansätze für die Ermittlung der angezeigten Größen erläutert.
  • Hilfe: Ist diese Hilfeseite.
  • Info: Gibt die Version und das Datum der letzten Aktualisierung an.

2 Auswahlliste

Beim Start der interaktiven Karte wird die vollständige Liste der Gebiete angezeigt (Grundeinstellung). Eine Auswahl bestimmter Gebiete kann auf verschiedenen Wegen erfolgen:
  • Auswahl eines Gebietes aus der Auswahlliste: Zur Vereinfachung können die Einzugsgebiete alphabetisch oder nach ihrer Gewässerkennzahl sortiert werden.
  • Auswahl über den Menüpunkt »Gebietsauswahl« in der Menüleiste: Die Auswahl kann nach Kreisen und Flussgebieten erfolgen. Ausgewählte Gebiete werden in der Auswahlliste angezeigt.
  • Auswahl direkt über die interaktive Karte: Durch Anklicken des Gebietes in der Karte wird dieses ausgewählt und in der Auswahlliste angezeigt.
Nach der Auswahl eines Gebietes wird die dazugehörige Gebietseigenschaft in dem darunter stehendem Feld »Gebietscharakteristik« angezeigt.

3 Karte

  • In der interaktiven Karte werden die Werte der jeweils ausgewählten Komponente für die Einzugsgebiete farblich dargestellt. Nicht berechnete Gebiete sind grau ausgewiesen.
  • Durch Anklicken einzelner Gebiete werden diese in der Auswahlliste aufgeführt und die dazugehörigen Gebietseigenschaften angezeigt. Das ausgewählte Gebiet wird hellblau markiert.
  • Über den Zoombalken (links in der Karte) kann der Kartenausschnitt beliebig vergrößert oder verkleinert werden. Weiterhin kann durch Doppelklick auf einen Punkt ein Zoom erreicht werden. Durch Festhalten der Umschalttaste und Drücken der linken Maustaste kann mit der Maus ein Rechteck aufgezogen werden, in das nach Loslassen der Maus gezoomt wird.
  • Über den Button »Zoom Gebiet« in der Gebietscharakteristik kann auf das ausgewählte Gebiet gezoomt werden.
  • In der Grundeinstellung wird neben den Inhalten die Sachsengrenze dargestellt. Andere Themen (topografische Karte, Haupteinzugsgebiete, Kreise) können zusätzlich aktiviert werden.

4 Legende

Die Legende beinhaltet die Symbologie der im Kartenbereich dargestellten Inhalte (Kartenthemen) und deren Wertebereich.
Mit dem Kontrollkästchen vor dem Legendeneintrag wird bestimmt, ob das Kartenthema angezeigt wird. Durch Setzen des Häkchens wird ein Thema in der Karte hinzufügt.

5 Gebietscharakteristik

Nach der Auswahl eines Gebietes werden in diesem Feld die Eigenschaften des Gebietes angezeigt. Der Nutzer erhält Informationen über:

  • Pegelname
  • Untersuchungszeitraum
  • Gewässername
  • Fläche
  • Speicherkonstanten der Grundwasserspeicher
  • Speichergrenzwert
  • hydrogeologische Einheit

Unterhalb der Informationen befindet sich der Button »Zoom Gebiet«. Mit diesem wird in der Karte auf das ausgewählte Gebiet gezoomt. Mit dem Button »Anzeige Bilanz« kann die Ergebnisbilanz des Gebietes abgerufen werden. Die Seite wird in einem neuen Fenster geöffnet.

Anzeige Bilanz

Beim Drücken des Buttons »Anzeige Bilanz« öffnet sich ein neues Fenster, in dem für das ausgewählte Gebiet die Wasserhaushaltsbilanz abgerufen werden kann.

Hilfe Anzeige Bilanz

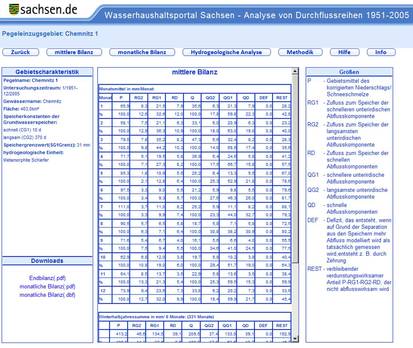

Fenster »Anzeige Bilanz«

  • Bilanz: Zum Einen können über den Menüpunkt »mittlere Bilanz« die DIFGA-Ergebnisse als mittlere Werte (Monat und Jahr) angezeigt werden. Zum Anderen können über den Menüpunkt »monatliche Bilanz« die einzelnen Monatswerte aufgerufen werden.
  • Downloads: Diese Ergebnisse können im Feld »Downloads« als dbf-Datei und als PDF heruntergeladen werden.
  • hydrogeologische Analyse: Hier erscheint eine Karte mit den im Gebiet vorhanden hydrogeologischen Einheiten und die dazugehörige Legende.
  • Methodik: Hier werden die Berechnungsansätze und Methodiken der Säule A erläutert.
  • Hilfe: Ist diese Hilfeseite.
  • Info: Gibt die Version und das Datum der letzten Aktualisierung an.

Über den Button »zurück« oder schließen des Fensters, gelangt man zurück zur interaktiven Karte.

6 Anzeigefenster

Was wird gerade angezeigt?
Durch die Komplexität und den zahlreichen Anzeigemöglichkeiten könnte schnell der Überblick verloren gehen. Deshalb dient dieses Fenster zur Erläuterung, der in der Karte dargestellten Ergebnisse.
