UBoden.net

Bodenkundliches Erfassungs- und Auswerteprogramm

/
(© LfULG)

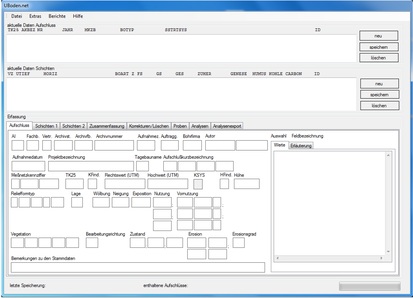

Erfassungsmaske für die Stammdaten eines bodenkundlichen Aufschlusses in UBoden.net (Version 3.0.0.2)

Die Abbildung zeigt die graphische Oberfläche der Software UBoden.net.
/
(© LfULG)

Filtermodul zur Suche und Selektion von Datensätzen in UBoden.net (Version 3.0.0.2)

Die Abbildung zeigt das Filtermodul der Software UBoden.net
/
(© LfULG)

Spezialfilter zur Suche und Selektion von Datensätzen für versierte Nutzer in UBoden.net (Version 3.0.0.2)

Die Abbildung zeigt das Modul Spezialfilter der Software UBoden.net

Für die Erfassung sowie Wiedergabe von bodenkundlichen Profilaufnahmen wurde im Sächsischen Landesamt für Umwelt, Landwirtschaft und Geologie (LfULG) das PC-gestützte Programm »UBoden.net« für Windows-Betriebssysteme entwickelt. Dieses Programm wird sowohl intern als auch extern (z. B. von Behörden oder von Ingenieurbüros) in der praktischen Anwendung betrieben.

Gemäß dem § 12b des Sächsischen Abfallwirtschaft- und Bodenschutzgesetzes betreibt das LfULG eine Aufschluss- und Probendatenbank (Oracle) im Fachinformationssystem Boden. Auf dieser Gesetzesgrundlage ist das LfULG befugt, im Rahmen eines Umweltinformationssystems die Fachinformationssysteme Abfall, Altlasten, schädliche Bodenveränderungen und Geowissenschaften zu errichten und zu betreiben, sowie die dazugehörigen Datenbanken, insbesondere auch die Aufschluss-, Proben- und Flächendatenbank des Fachinformationssystem Bodens zu führen und gespeicherte Daten zentral zu verwalten.

  • Bodenkundliche Kartieranleitung 5. Auflage (KA5) sowie sächsische Ergänzungen
  • Erfassung der Aufnahmen in verschiedenen Intensitäten möglich (definierte verpflichtende Datenfelder für verschiedene Projektsituationen)
  • Erfassung der KA5-Datenfelder schnellstmöglich z. B. über Referenztabellen realisiert
  • Plausibilitätsprüfung während der Eingabe
  • weitere Datenprüfungen z. B. auf Befüllungsstand von Pflichtfeldern jederzeit durchführbar
  • teilautomatisierte Erfassung/Erstellung der Substratsystematischen Einheit über alle Niveaus
  • Probenerfassungsmodul
  • Einlesen von GPS-Koordinaten möglich
  • Koordinatenreferenzsystem UTM 33N (ETRS89)
  • Filter- und Visualisierungsfunktion
  • Datenausgabe in XML
  • Datenherausgabe in Excel/CSV und HTML
  • Ausdruck in das Formblatt FIS Boden
  • Einführung einer Prüfung auf KA5 konforme Erfassung z. B. von Horizontfolgen zur bodensystematischen Einheit (Bodentyp)
  • Vereinfachtes Eintragen bzw. automatisierte Ergänzung von verschlüsselten Einträgen in Feldern mit einem feststehenden Präfix und einer Stufenangabe, z. B. Bodenfeuchte: Hier genügt das Eintragen der numerischen Stufe z.B. »1« und UBoden.net ergänzt dies zum korrekten Eintrag »feu1«. Dies funktioniert in folgenden Datenfeldern:
    • Bodenfeuchte
    • Humus
    • Kohle
      Karbonat
    • Beimengungen - Flächenanteil
    • Hohlräume - Flächenanteil
    • Verfestigungsgrad
    • anhydromorphe Merkmale - Ausprägungsgrad
    • anhydromorphe Merkmale - Flächenanteilsklasse
    • hydromorphe Merkmale - Ausprägungsgrad
    • hydromorphe Merkmale - Flächenanteilsklasse
    • Bodenorganismen - Abundanzklasse bei Lumbriciden
    • Durchwurzelungstiefe
  • automatisiertes Eintragen des Gesamtskelettgehaltes, wenn Fein- und Grobskelett fehlen
  • automatische Großschreibung bzw. Autokorrektur bei Eingaben in den Feldern
    • Bodenart, z. B. Eingabe »su3« wird korrigiert zu »Su3«
    • Skelett
    • periglaziäre Lagen
    • Beimengungen
    • Farbe
    • Hohlräume
    • Lagerungsdichte/Substanzvolumen
    • pedogene Merkmale
    • Bodenorganismen
    • Wurzeln
  • automatisches Wechseln in nächstes Feld bei Eingabe von fehlenden Einträgen/Ausprägungen
  • kleinere funktionelle Korrekturen an bereits vorhandenen Funktionen
  • Einführung der Qualitätslabels »Aufschluss- und Metadaten geprüft«, »Schichtdaten geprüft« und »Bodenproben geprüft« im Reiter Zusammenfassung sowie »Analysen geprüft« im Reiter Analysen
  • Automatisiertes Setzen des Qualitätslabels »Schichtdaten geprüft« bei der KA5-Prüfung, wenn keine Fehler auftreten
  • Erweiterung des GPS-Imports um die zusätzlichen Datenfelder Datum, Projekt, Autor, Auftraggeber, Bohrfirma sowie AKBEZ
  • Automatisierte Skelettgehaltskontrolle prüft Übereinstimmung von Gesamtskelettgehalt und Teilkomponenten für Fein- und Grobskelett
  • Filterung der Wertelisten GENESE, ZUHER, STRATIGRAPHIE, PETROGRAPHIE und Farbe n. Munsell möglich
  • Ergänzung automatisierter Einträge bei Auflage-Horizonten (L, Of, Oh)
  • Minimieren des Fensters auf die Taskleiste möglich
  • Import bodenkundlicher Aufschlüsse mittels einer CSV-Schnittstellendatei mit der Struktur eines vollständigen UBoden-Exports
  • Erweiterte Filtermöglichkeiten nach Aufschluss-, Schicht- und Proben-IDs
  • kaskadierendes Sortieren in Tabellenfeldern (Stammdaten, Proben, Laborauftrag, Analysen)
  • Ergänzung von Endteufe und Substratart auf Knopfdruck
  • automatische Großschreibung von Horizonthauptsymbolen unabhängig von der Eingabe
  • automatisiertes Füllen der Felder Bodenart, Torfzersetzungsstufe, Grobskelett, Substratgenese, Gesteinskennzeichnung, Lagen, Petrografie, Stratigrafie und Humus bei den Horizontsymbolen L, Of, Oh

Potentielle Nutzer von UBoden.net?

UBoden.net wurde in erster Linie für die Erfassung von Punktdaten der bodenkundlichen Landesaufnahme sowie zur Nutzung in Behörden entwickelt. UBoden.net kann jeder Interessent kostenlos erhalten, also z. B. auch Ingenieurbüros und Hochschulen.

Eine Übernahme von extern erhobenen bzw. erfassten Datenbeständen z. B. im Rahmen von Studienarbeiten, Projekten usw. in das Fachinformationssystem Boden wird ausdrücklich gewünscht.

Die Nutzung bereits integrierter Daten kann wiederum durch jede Firma, Hochschule usw. gemäß Umweltinformationsgesetz erfolgen. Datenschutzbelange dürfen einer Herausgabe nicht entgegen stehen.

Kontakt

Sächsisches Landesamt für Umwelt, Landwirtschaft und Geologie

Referat 42: Boden, Altlasten

Raphael Benning

Telefon: 03731 294-2819

E-Mail: raphael.benning­@smekul.sachsen.de

Webseite: http://www.lfulg.sachsen.de

Programmpaket UBoden.net

Das Softwareprodukt UBoden.net besteht aus:

Systemvoraussetzungen

  • Standard-PC mit Betriebssystem Windows
  • .Net- Framework (mindest. Version 3.5)

Bei Problemen mit der Installation oder Programmbedienung sowie bei fachlichen Fragen ist jederzeit eine Rücksprache mit dem LfULG möglich. In der Regel kann schnell und unbürokratisch geholfen werden.
