Gefahrenhinweiskarte für die Raumplanung

Als Kartengrundlage für Raumplanung und übergeordnete Katastrophenschutzbehörden wird hier die Hochwassergefährdung verschiedener Ereignisse dargestellt,  wobei von einem möglichen Versagen vorhandener Schutzeinrichtungen, wie z. B. der Deiche ausgegangen wird.

Mit der Ausweisung potenziell gefährdeter Gebiete hinter Schutzeinrichtung soll ein weiteres Anwachsen des Schadenpotentials verhindert werden. Die Gefahrenhinweiskarte ist somit eine Grundlage für die Raumplanung. Da Schutzeinrichtungen nicht nur bei sehr seltenen Hochwasserereignissen versagen können, erfolgt die Darstellung von Hochwasserereignissen mit den Wiederkehrintervallen HQ20, HQ100 und HQ300 - 500 (HQextrem).

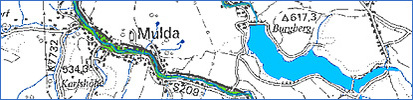

Dargestellt werden in zwei getrennten Karten die potenziell überschwemmungsgefährdeten Flächen und in einer Schadenpotentialkarte die zu erwartende Schadenssumme. Ergänzt wird die Schadenpotentialkarte durch die Darstelung von besonders gefährdeten und gefährlichen Objekte im überschwemmten Gebiet für die Gewässer I. Ordnung und die Elbe. Der Erfassungsmaßstab ist 1:25.000.

Bei den Überschwemmungskarten erfolgt eine Unterscheidung von Tal- und Steilbereichen. In den Talbereichen wird die Wassertiefe angegeben und in den Steilbereichen der spezifische Abfluss. Das ist das Produkt aus Überschwemmungstiefe und Fließgeschwindigkeit, da in den steilen Gebirgsbereichen auch die Fließgeschwindigkeit bei der Gefährdungsanalyse eine wichtige Rolle spielt.

Die Schadenpotentialdarstellung zeigt die möglichen Vermögensschäden in Euro je m² auf den von einem Extremhochwasser potentiell betroffnen Flächen. Unterschieden werden die Nutzungsart sowie das Niveau der Schädigung.

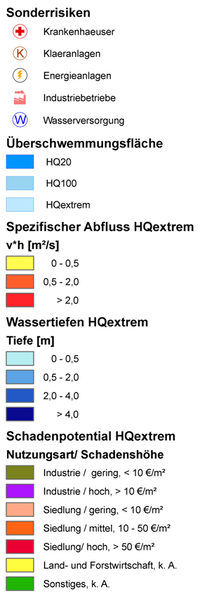

Über den Themenbaum auf der linken Seite der interaktiven Karte können Sie die jeweiligen Fach- und Basisdaten aktivieren oder deaktivieren. Durch das Aufklappen der Fachdaten wird die Legende sichtbar.

• zur interaktiven Karte: mit 100-jährlichem Hochwasser (HQ100)

Die Geofachdaten werden in einem Maßstab von 1:250.000 bis 1:10.000 angezeigt. Bitte zoomen Sie durch das Aktivieren des Lupensymbols in die Karte.

WMS- und WFS-Dienste können zum Beispiel in die freien Desktop-GIS-Anwendungen Quantum GIS (QGIS, http://qgis.org/de.html, Handbücher) oder gvSIG (auch für WCS, http://www.gvsig.org/) eingebunden und angezeigt werden. Bitte beachten Sie, welche WMS- und WFS-Versionen von der genutzten Anwendung unterstützt werden und in welchem Format die Adresse angegeben werden muss. Kopieren Sie die Adresse des Dienstes durch Rechtsklick auf den Link mit "Verknüpfung kopieren". Reduzieren Sie bitte die Datenmenge beim Laden der Geodaten indem Sie beim Einbinden des WFS-Dienstes in die GIS-Anwendung die Datenbereitstellung auf den benötigten Ausschnitt beschränken.

• Metadaten zum Fachthema
  In den Metadaten sind die Datenstruktur, Datenbeschreibung, Ansprechpartner und weitere Informationen zusammengefasst.
• GetCapabilities-Aufruf des Web Map Service (WMS) - V 1.1.1
• GetCapabilities-Aufruf des Web Map Service (WMS) - V 1.3.0
  Die Adresse zu diesem Webdienst können Sie in eine WMS-fähige Anwendung einbinden. Sie erhalten damit die Möglichkeit Kartendaten in Form von Rasterdaten abzurufen.
• GetCapabilities-Aufruf des Web Feature Service (WFS) - V 1.0.0
• GetCapabilities-Aufruf des Web Feature Service (WFS) - V 1.1.0
  Die Adresse zu diesem Webdienst können Sie in eine WFS-fähige Anwendung einbinden. Sie erhalten damit die Möglichkeit Kartendaten in Form von Vektordaten abzurufen.
• GetCapabilities-Aufruf des Web Coverage Service (WCS) - V 1.0.0
  Die Adresse zu diesem Webdienst können Sie in eine WCS-fähige Anwendung einbinden. Sie erhalten damit die Möglichkeit Rasterdaten abzurufen. [Layer: Schadenpotential bei Extremhochwasser]
• KML/ KMZ für Google Earth
  Für das Anzeigen von KML- oder KMZ-Datei benötigen sie zum Beispiel den kostenfreien Viewer Google Earth (siehe: http://earth.google.com/intl/de/).

• Metadaten zum Fachthema
  In den Metadaten sind die Datenstruktur, Datenbeschreibung, Ansprechpartner und weitere Informationen zusammengefasst.
• GetCapabilities-Aufruf des Web Map Service (WMS) - V 1.1.1
• GetCapabilities-Aufruf des Web Map Service (WMS) - V 1.3.0
  Die Adresse zu diesem Webdienst können Sie in eine WMS-fähige Anwendung einbinden. Sie erhalten damit die Möglichkeit Kartendaten in Form von Rasterdaten abzurufen.
• GetCapabilities-Aufruf des Web Feature Service (WFS) - V 1.0.0
• GetCapabilities-Aufruf des Web Feature Service (WFS) - V 1.1.0
  Die Adresse zu diesem Webdienst können Sie in eine WFS-fähige Anwendung einbinden. Sie erhalten damit die Möglichkeit Kartendaten in Form von Vektordaten abzurufen.
• GetCapabilities-Aufruf des Web Coverage Service (WCS) - V 1.0.0
  Die Adresse zu diesem Webdienst können Sie in eine WCS-fähige Anwendung einbinden. Sie erhalten damit die Möglichkeit Rasterdaten abzurufen. [Layer Spezifischer Abfluss bei Extremhochwasser und Layer Wassertiefen bei Extremhochwasser]
• KML/ KMZ für Google Earth
  Für das Anzeigen von KML- oder KMZ-Datei benötigen sie zum Beispiel den kostenfreien Viewer Google Earth (siehe: http://earth.google.com/intl/de/).
